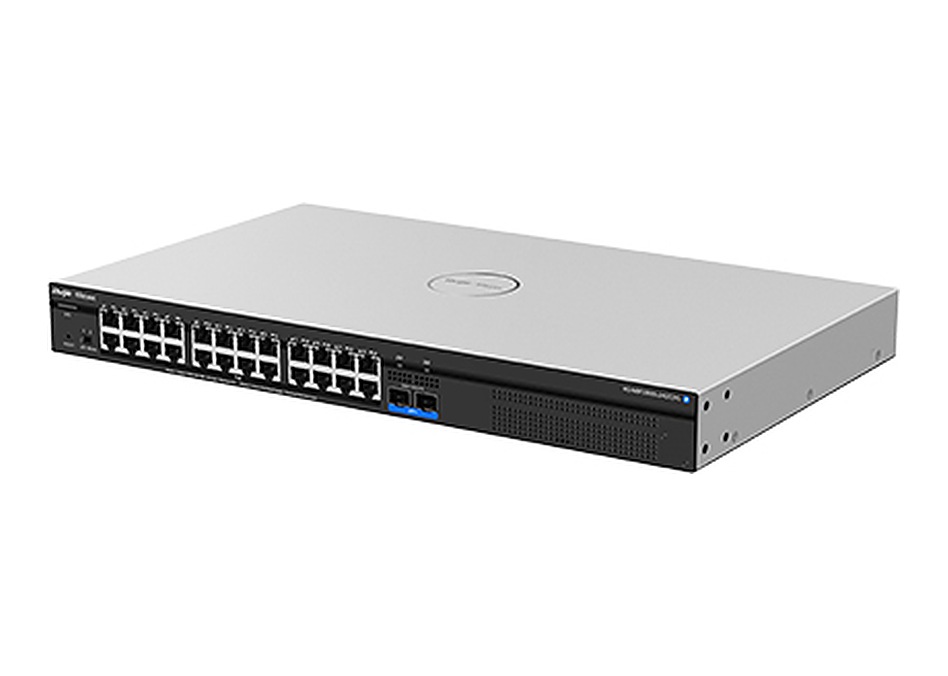

24口PoE光接入交换机ONU|锐捷RG-NBF3300S-24GT2XS-P|2.5G/万兆分光上联|全光监控接入
在全光网络里，OLT 是机房的"总口"，ONU 是装在楼层、弱电间或楼道里的"末端手"：光纤进来，网口出去，顺带给摄像头供电。这台锐捷 RG-NBF3300S-24GT2XS-P 就是 RG-NBF5200M-4FS16GT2XS（OLT）的配套接入设备——同一套睿易「易光」体系，OLT 的分光口经分光器下来接它，它再把 24 个千兆 PoE 口分给摄像头、AP 和门禁。
和 RG-NBF5200M-4FS16GT2XS 怎么配
- 同系列、直接配对：OLT（NBF5200M-4FS16GT2XS）与 ONU（本机 NBF3300S-24GT2XS-P）同属睿易「易光」系列，都在官方"光网融合/光接入"产品线内，按 P2MP 无源分光方式组网。
- 拓扑：OLT 分光口 → 光纤 → 分光器（如 1:8 / 1:16）→ 光纤 → 各台 ONU；ONU 侧 24 个电口接终端。
- 数量关系：OLT 单光口最多分 32 路、4 口合计约 128 个 ONU；每台 ONU 下挂 24 个 PoE 终端，规模化扩展就靠"多加 ONU"。
- 统一管理：ONU 由 OLT/云平台统一纳管，3 分钟批量上线，光链路故障自动预警，增补 ONU 不收平台授权费。
也就是说：想要"主干一根光纤 + 末端多台 PoE 交换机"的结构，就是 1 台 NBF5200M-4FS16GT2XS 做核心 + N 台 NBF3300S-24GT2XS-P 做接入，两端同厂同系列，互通和售后都有保障。
端口：24 个千兆 PoE 电口 + 2 个 2.5G/10G 分光上联
- 24 个千兆 PoE 电口：全部支持 PoE/PoE+（802.3af/at），单口最大 30W，接摄像头、AP、门禁、可视对讲。
- 2 个 SFP+ 上联光口：支持 2.5G 与万兆两种速率，接分光器或直连 OLT；以后带宽升级只换光模块，不用换交换机。
- 双上联可做冗余：两个光口分别接到不同分光器或不同 OLT 端口，一路断了另一路顶上。
370W PoE，24 路监控能带满
整机 PoE 供电预算 370W，单口最大 30W。按 400 万像素枪机 8～10W 估算，24 路约 190～240W，余量足够；即使是 800 万像素或带补光的机型，24 路也基本在预算内。官方给的带机参考是：200 万 H.265 约 120 路、400 万约 60 路、800 万约 30 路（指整机接入能力，按码流核算）。
这也是它和"180W 的 24 口 PoE"最大的区别：口数一样，但功率预算翻倍，满载 24 路不用抠着算。
全光网为什么省事：3 分钟调通 + 光链路预警
- 批量上线：ONU 接上光纤自动被发现、自动下发配置，24 口设备不用一台台登进去配。
- 故障定位：光衰过大、断纤、ONU 掉线，平台直接指到具体端口和 ONU；ONU 还会上报光模块温度、电压、收发光功率，判断是光纤脏了还是模块坏了。
- 免授权：后续加 ONU 不需要再买网管平台授权，扩容只花硬件钱。
- 管理方式：支持 Web 本地管理、MACC 云平台与手机 APP。
产品特点
- 24 个千兆 PoE 口 + 2 个 2.5G/10G SFP+ 分光上联，一台覆盖一层楼或一个片区
- 整机 PoE 370W，24 路监控可满载，单口最大 30W
- 上联口速率兼容 2.5G/10G，升级只换光模块
- 无源全光纤组网（P2MP）与以太全光（P2P）双模，老点位可混用
- ONU 光模块信息上报（温度/电压/收发光功率），光路问题可远程初判
- 支持 VLAN、端口限速、端口镜像/聚合、STP/RSTP、环路检测、广播/组播风暴抑制、CPP
- 6kV 端口防雷，自然散热，IP20，19 英寸机架安装
- 官方质保 3 年
技术参数（参考）
- 产品型号：锐捷（Ruijie）睿易 RG-NBF3300S-24GT2XS-P（易光系列，光接入交换机 ONU）
- 端口：24 × 10/100/1000BASE-T PoE 电口 + 2 × SFP+ 上联光口（2.5G/10G）
- PoE：802.3af/at，24 口全部可供电，单口最大 30W，整机 PoE 370W，整机最大功耗 ≤395W
- 交换容量：336Gbps；包转发率：108Mpps；MAC：16K；内存 512MB
- VLAN：基于接口的 VLAN；QoS：端口限速（入/出）
- 二层功能：端口镜像、端口聚合、端口备份、静态 MAC、STP/RSTP、环路检测、风暴抑制
- 管理：Web / MACC 云平台 / 手机 APP；ONU 免授权增补
- 光模块信息：温度、电压、收发光功率上报；BOSA 灵敏度 -8～-28dB，发光 0～3dB
- 防雷：电源共模/差模 6kV，端口共模 6kV
- 尺寸重量：330×229×44mm，约 5.23kg（含包装）；机架安装，自然散热，IP20
- 工作环境：0～50℃；推荐带机终端约 240 台；MTBF >20 万小时
- 质保：3 年
注：端口速率组合、PoE 预算与固件功能会随硬件版本不同，具体以报价单、铭牌与到货实物为准；光模块、分光器与光纤跳线为配套件，需按光路设计单独配置。
典型组网：一台 OLT 带多台 ONU
- 小区/园区：机房放 NBF5200M OLT，各楼栋弱电间放 NBF3300S-24GT2XS-P，楼内摄像头、门禁就近接入。
- 工厂：车间与仓库距离远，主干走光纤避开强电干扰，ONU 就近供电接监控。
- 学校：教学楼、宿舍楼、操场分区，一栋楼一台 ONU，光纤不导电更安全。
- 酒店/医院：楼层弱电间放 ONU，客房 AP、走廊监控、门禁统一接入。
- 改造项目：主干换成光纤，末端沿用原有网线，ONU 放在原交换机位置，改动最小。
选型与施工要注意的四件事
- 必须配 OLT：ONU 不能单独工作，要有一台 NBF5200M 系列 OLT 或同体系局端设备。
- 分光比别拉满：1:32 是上限，监控场景建议 1:8～1:16，光衰留余量。
- 光模块要匹配：单模/多模、速率（2.5G 还是 10G）、接口（LC）要和光纤、分光器一致。
- 供电要留位：ONU 自带电源，弱电间要有 220V 插座；楼道安装要考虑防雨防尘。
供货、安装与售后
设备自有渠道供货，可按项目配套 OLT、ONU、分光器、光模块、光纤跳线与机柜，一并出清单报价。北京区域内可上门做光路设计、点位规划、光纤熔接测试、OLT 与 ONU 批量上线调优，交付时提供光路拓扑图、端口/ONU 对应表与账号说明；后续可按次上门维修，也可签年度维保。
常见问题
这台 ONU 一定要配 NBF5200M-4FS16GT2XS 吗？
它属于睿易「易光」系列的光接入交换机，与该系列 OLT（如 NBF5200M-4FS16GT2XS、NBF5200M-8FS16GT4XS 等）配对使用最稳：同厂同系列，分光、上线、云管都是一套逻辑。换用其他品牌局端需要确认 PON 制式与协议是否兼容，不建议混搭。
一台 OLT 能带几台这种 ONU？
OLT 单光口最多 1:32 分光，4 个分光口合计约 128 个 ONU；实际按分光比与光衰定，监控项目建议 1:8～1:16，一台 OLT 带十几到几十台 ONU 更常见。
24 口 370W，能带 24 路 800 万像素吗？
计算上可以：24 × 12W ≈ 288W，低于 370W。但要同时看总码流与上联带宽，800 万像素 24 路建议上联走万兆，并确认录像存储与交换机缓存匹配。
光口是 2.5G 还是万兆？
两个 SFP+ 上联口同时支持 2.5G 与 10G，按插入的光模块速率工作；以后带宽不够，换光模块即可，不用换设备。
光断了怎么知道是哪一段？
平台会给光链路告警并定位到端口和 ONU；ONU 会实时上报收发光功率，收光值掉出正常范围基本就是光纤脏了、弯折或接头松动，配合光功率计复测即可。
